V globálním ekosystému výroby polovodičů neexistuje subjekt s tak kritickým a nezastupitelným postavením, jaké zaujímá nizozemská společnost ASML Holding N.V. Tato korporace, sídlící ve Veldhovenu, se stala de facto strážcem brány k nejpokročilejším výpočetním technologiím lidstva. Její fungování odhaluje průsečík mezi extrémní fyzikou, globální diplomacií a ekonomickým monopolem, který nemá v moderní průmyslové historii obdoby. Vzhledem k probíhajícímu supercyklu umělé inteligence (AI) a rostoucímu geopolitickému napětí mezi Západem a Čínou se ASML ocitá v centru dění, kde každý technický parametr jejích strojů ovlivňuje národní bezpečnost velmocí a tržní kapitalizaci největších technologických gigantů.
Architektura společnosti

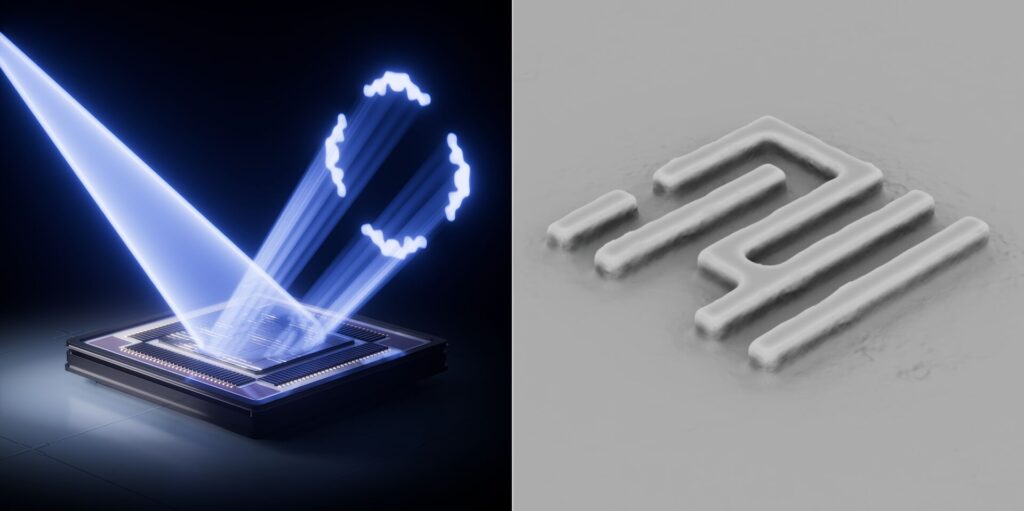

Podstata činnosti ASML spočívá v návrhu a výrobě fotolitografických systémů, což jsou v principu nejpřesnější projekční nástroje na světě, které využívají světlo k „tisku“ mikroskopických vzorů na křemíkové destičky (wafery). Tyto vzory definují strukturu tranzistorů, jejichž hustota na čipu určuje výpočetní výkon a energetickou efektivitu v souladu s Mooreovým zákonem (počet tranzistorů se každé dva roky zdvojnásobuje).

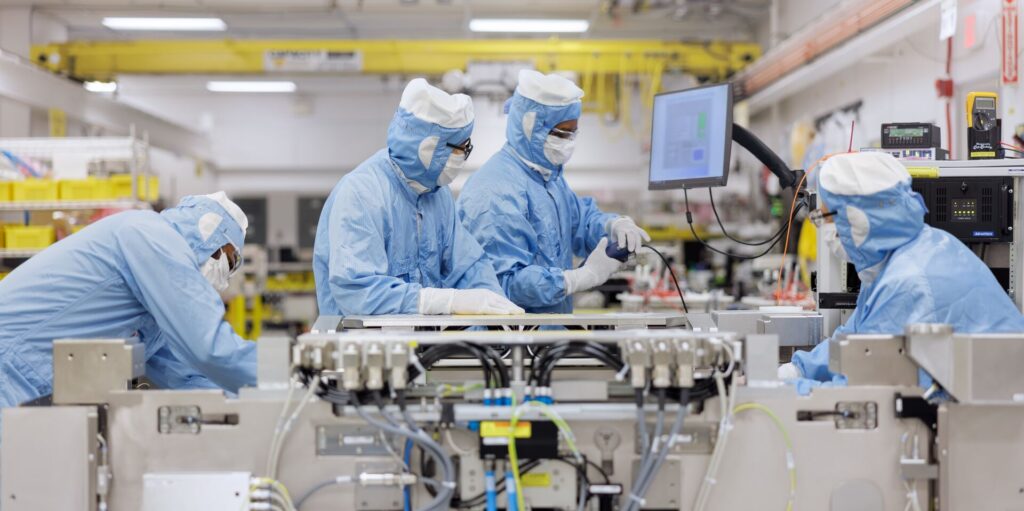

Zatímco trh s méně pokročilými stroji využívajícími hluboké ultrafialové záření (DUV) sdílí ASML s japonskými konkurenty Nikon a Canon, v oblasti extrémního ultrafialového záření (EUV) drží ASML stoprocentní tržní podíl.
Mechanismus generování EUV světla
Technologie EUV představuje jeden z největších inženýrských počinů 21. století. Tradiční litografie využívá světlo o vlnové délce 193 nm, což je však pro výrobu čipů pod 7 nm příliš hrubé. EUV systémy pracují s vlnovou délkou 13,5 nm, což se blíží rentgenovému záření. Proces generování tohoto světla vyžaduje, aby vysoce výkonný CO2 laser zasáhl kapičku roztaveného cínu letící vakuem rychlostí 50 000 kmitů za sekundu.
První puls laseru zasáhne kapičku cínu a vytvaruje ji do podoby plochého disku, což optimalizuje absorpci energie. Druhý, mnohem intenzivnější puls následně tuto „palačinku“ vaporizuje na plazma o teplotě přibližně 40krát vyšší, než je teplota povrchu Slunce. Toto plazma následně emituje EUV záření, které musí být usměrněno soustavou zrcadel s takovou přesností, že kdyby byla tato zrcadla zvětšena na velikost Země, největší nerovnost by nedosahovala výšky lidského vlasu. Vzhledem k tomu, že EUV záření je pohlcováno téměř všemi materiály, včetně vzduchu, musí celý optický trakt pracovat v extrémním vakuu.
High-NA EUV: Nová hranice miniaturizace
Nové stroje (High-NA EUV) fungují jako přesnější projektor. ASML odeslalo první prototyp High-NA EUV stroje pro výzkum společnosti Intel v prosinci 2023, přičemž plně komerční verze pro hromadnou výrobu začaly být dodávány klíčovým výrobcům (jako SK hynix) v průběhu roku 2025. Díky lepším zrcadlům vykreslí detaily o velikosti 8 nm, což je klíč k výrobě nejvýkonnějších 2nm čipů.
Srovnání
| Parametr | Standard EUV (0.33 NA) | High-NA EUV (0.55 NA) | Přínos |
| Rozlišení | 13 nm | 8 nm | Menší a hustší čipy bez nutnosti vícenásobné expozice. |
| Přesnost (Overlay) | 1,1 nm | 0,7 nm | Extrémní shoda vrstev na sobě; méně zmetků. |
| Propustnost | ~160 waferů/hod | ~220 waferů/hod | Vyšší produkce za jednotku času. |
zdroj: ASML
Zvýšení NA vyžadovalo zavedení tzv. anamorfní optiky. Protože větší zrcadla by znamenala příliš velký úhel dopadu světla na retikl (masku), čímž by došlo ke ztrátě odrazivosti, systém EXE zmenšuje vzor v jednom směru 4krát a ve druhém 8krát. Tento důmyslný design umožnil zachovat standardní velikost retiklů, čímž se minimalizovaly náklady na změnu celého ekosystému výroby masek pro zákazníky.
Strategický monopol a dynamika trhu
Monopol ASML v oblasti EUV není pouze výsledkem patentové ochrany. Je to především důsledek extrémní technologické složitosti a kapitálové náročnosti, která vytváří téměř nepřekonatelné bariéry vstupu. Vývoj EUV technologie trval více než 30 let a stál přes 9 miliard USD v přímých nákladech na výzkum a vývoj. V roce 2012 dokonce největší zákazníci – Intel, Samsung a TSMC – získali v ASML 23% podíl, aby zajistili financování tohoto riskantního projektu.
Koncentrace zákazníků a smluvní vztahy
Zákaznická základna ASML je extrémně úzká, což definuje její obchodní model založený na hlubokých partnerstvích. Klíčoví hráči se dělí do tří kategorií:
- Logické slévárny (Foundries): TSMC je dominantním odběratelem, který integruje EUV systémy do svých 5nm, 3nm a budoucích 2nm linek. Pro rok 2026 TSMC plánuje kapitálové výdaje (CAPEX) ve výši 52 až 56 miliard USD, což přímo koreluje s nákupem flotily High-NA strojů.
- Integrovaní výrobci (IDM): Intel se pod vedením Pata Gelsingera stal prvním agresivním osvojitelem High-NA EUV (uzel 14A), aby se pokusil získat zpět technologické prvenství.
- Výrobci pamětí (DRAM): Samsung, SK Hynix a Micron začínají využívat EUV pro výrobu nejpokročilejších pamětí DRAM a HBM (High Bandwidth Memory), což je nezbytné pro trénování velkých jazykových modelů AI.
ASML v roce 2025 vykázala čisté rezervace (bookings) ve výši 5,4 miliardy EUR za jediné čtvrtletí, z čehož EUV tvořilo 3,6 miliardy EUR. Tento stav potvrzuje, že navzdory vysoké ceně – přibližně 380 milionů USD za jeden High-NA stroj – je poptávka řízena technologickou nezbytností v „závodech v AI zbrojení“.
Geopolitika jako diktující faktor
Jelikož jsou stroje ASML jediným prostředkem k výrobě čipů pro moderní zbraňové systémy a AI, staly se centrálním prvkem geopolitické strategie USA. Od roku 2018 vyvíjejí USA soustavný tlak na nizozemskou vládu, aby omezila vývoz EUV technologií do Číny, konkrétně společnosti SMIC.
Exportní kontroly a „Křemíková opona“
V lednu 2025 došlo k dalšímu zpřísnění exportních pravidel. Nizozemsko převzalo přímou kontrolu nad licencováním exportu pokročilých DUV systémů, čímž nahradilo dřívější americké jednostranné kroky. Tato restrikce se týká i špičkových imerzních systémů (ArFi), které byly dříve Číně dostupné a které čínské firmy využívaly k tzv. multi-patterningu (vícenásobnému osvitu), aby dosáhly 7nm nebo dokonce 5nm struktur bez EUV strojů.
Pro ASML to znamená citelnou transformaci geografického složení tržeb. Zatímco v letech 2024–2025 tvořila Čína přes 40 % prodejů díky masivnímu předzásobení čínských firem před zákazy, v roce 2026 se očekává pokles podílu čínských tržeb na zhruba 20 %. Tento výpadek je však vnímán jako dočasný „vzduchový polštář“, protože poptávka ze strany USA, Taiwanu a Koreje je dostatečně silná, aby absorbovala volnou kapacitu.
Politická podpora a vliv Chips Actů
ASML těží z masivní státní podpory v Evropě i USA. Americký CHIPS and Science Act a evropský Chips Act 2.0 uvolňují stovky miliard dolarů v dotacích pro výstavbu nových fabrik na domácí půdě. Tyto iniciativy přímo financují nákup strojů ASML, protože bez nich by tyto nové fabriky nebyly schopny vyrábět konkurenceschopné čipy. V rámci EU se dokonce objevují úvahy o využití ASML jako geopolitické páky vůči USA v případě budoucích obchodních sporů, což podtrhuje status firmy jako strategického aktiva kontinentu.
Prosincová krize 2025: Čínský průlom a realita konkurence
V prosinci 2025 zasáhla trhy zpráva o údajném úspěchu Číny při vývoji vlastního EUV prototypu. Zprávy agentury Reuters z 18. prosince 2025 potvrdily, že v tajném laboratorním zařízení v Shenzhenu došlo k aktivaci funkčního zdroje EUV světla. Tato zpráva vyvolala krátkodobou paniku na trzích a spekulace o konci monopolu ASML.
Analýza čínského prototypu ze Shenzhenu
Čínský úspěch je výsledkem masivní státní strategie zaměřené na čipovou soběstačnost, do které Peking skrze národní investiční fondy (známé jako „Big Fund“) vložil již přes 37 miliard EUR. Tato centralizovaná podpora, v odborných kruzích často přirovnávaná k největším vědecko-technickým mobilizacím historie, se zaměřuje na tyto klíčové aspekty::
- Transfer lidského kapitálu: Čína agresivně rekrutovala bývalé inženýry ASML, včetně klíčových postav jako Lin Nan (bývalý šéf technologií světelných zdrojů), za podpisy v hodnotě stovek tisíc dolarů.
- Alternativní technologické cesty: Zatímco ASML používá laserem produkované plazma (LPP), čínští vědci z Harbinského institutu technologie vsadili na laserem indukované výbojové plazma (LDP), které je sice méně efektivní, ale jednodušší na konstrukci. Dalším směrem je SSMB (Steady-State Micro-Bunching) v Xiong’anu, využívající částicový urychlovač k vytvoření kontinuálního EUV svazku o výkonu až 1 kW, což by mohlo teoreticky překonat současné High-NA systémy ASML.
- Role SMEE: Společnost Shanghai Micro Electronics Equipment (SMEE) získala v prosinci 2025 kontrakt v hodnotě 110 milionů RMB na dodávku „step-and-scan“ systémuSSC800/10. Přestože jde o KrF systém (110 nm), představuje to základní článek čínského dodavatelského řetězce, na kterém bude budována budoucí EUV integrace.
Proč monopol ASML zůstává nenarušen
Navzdory technickému milníku v podobě funkčního zdroje světla je průmyslová realita odlišná. Analýza odborníků naznačuje, že Čína je stále 10 až 15 let za ASML v oblasti komerční výroby. Stroje ASML obsahují přes 100 000 komponent a vyžadují bezchybnou integraci od 5 000 subdodavatelů. Čínský prototyp je popisován jako „monstrum“ zabírající celou halu, zatímco stroje ASML mají velikost autobusu. Bez přístupu k zrcadlům od Zeiss a přesným mechatronickým systémům pro pohyb waferů s přesností na zlomky nanometru zůstává čínský systém laboratorním experimentem bez schopnosti ekonomicky rentabilní masové produkce.
ASML v centru AI supercyklu: výhled na 2026–2031
Nástup generativní umělé inteligence vytvořil strukturální posun v poptávce po polovodičích. Trénování modelů jako GPT-5 nebo příprava autonomního řízení Tesla FSD vyžadují obrovské množství GPU a specializovaných AI akcelerátorů, které mohou být vyrobeny pouze na strojích EUV.
Tržní příležitosti a finanční cíle
Do roku 2030 se očekává, že globální trh s polovodiči překoná hranici 1 bilionu USD. AI se na tomto růstu bude podílet zásadním způsobem, přičemž segment datových center bude tvořit zhruba 40 % celkové poptávky.
| Metrika | Odhad 2025 | Cíl 2030 | CAGR (2025-2030) |
| Celkové čisté tržby | ~32,5 mld. EUR | 44–60 mld. EUR | 8–14 % |
| Hrubá marže | ~52 % | 56–60 % | N/A |
| Počet EUV systémů (Low-NA) | ~60 jednotek | ~90 jednotek | ~16 % (tržby) |
| Počet High-NA systémů | R&D fáze | ~20 jednotek | Vysoký růst |
Pro rok 2026 management ASML predikuje, že tržby neklesnou pod úroveň roku 2025, a to i přes pokles čínské poptávky. Hlavním motorem bude náběh 2nm výroby u TSMC (která je pro rok 2026 již plně vyprodaná) a masivní investice do HBM pamětí pro AI servery, které se stávají stejně „EUV intenzivními“ jako logické čipy.
Technologický roadmap: Od High-NA k Hyper-NA
Výhled na dalších 5 let je definován přechodem na High-NA jako standard pro masovou výrobu. Intel plánuje využít High-NA pro svůj uzel 14A již v roce 2026. Samsung a SK Hynix následují s nasazením pro nejpokročilejší DRAM paměti (uzel 1c) kolem roku 2027. ASML již nyní informuje své elitní zákazníky o výzkumu technologie „Hyper-NA“ s aperturou přes 0,75, která by měla umožnit překonání hranice 1 nm na přelomu desetiletí.
Synergie s KLA Corporation: Ekosystém „Holistické litografie“
Jedním z nejméně pochopených, ale nejdůležitějších aspektů úspěchu ASML je její synergie s americkou společností KLA Corporation (dříve KLA-Tencor). Zatímco ASML dominuje v tisku vzorů, KLA je světovým lídrem v oblasti procesní kontroly a řízení výtěžnosti (yield management).
Integrace metrologie a inspekce
Výroba čipů na úrovni 2 nm je tak složitá, že i sebemenší odchylka v teplotě nebo vibracích může zničit celou várku waferů v hodnotě milionů dolarů. Synergie mezi ASML a KLA funguje na několika úrovních:
- Metrology Data Interfaces (MDI): Společnosti společně vyvinuly software, který umožňuje automatický přenos dat mezi inspekčními nástroji KLA a litografickými skenery ASML. To zkracuje čas potřebný ke kalibraci strojů z hodin na minuty a zvyšuje celkovou efektivitu fabriky (OEE).
- Zpětnovazební smyčky: Data z nástrojů KLA (např. Archer 5000 pro měření překryvu vrstev) jsou v reálném čase posílána do systémů ASML, které na jejich základě korigují polohu waferu s přesností na zlomky nanometru.
- Holistická litografie: ASML integruje vlastní metrologické nástroje (YieldStar) a e-beam inspekci (HMI) přímo do svého portfolia, aby vytvořila uzavřený ekosystém. KLA však zůstává nezastupitelná pro hloubkovou analýzu defektů masek (retiklů) a nesvázanou inspekci waferů, kde drží 55–60% tržní podíl.
Investoři vnímají ASML a KLA jako spojené nádoby. Když Nvidia oznámí rekordní poptávku po GPU, rostou akcie obou firem, protože každé nové GPU vyžaduje osvit na stroji ASML a kontrolu na stroji KLA. Tato symbióza zajišťuje, že výrobci jako TSMC nemohou jednoduše vyměnit jednoho dodavatele bez narušení celého softwarového a analytického řetězce, což dále posiluje jejich ekonomický příkop.
Rizika a strategické výzvy
Navzdory dominantnímu postavení čelí ASML několika rizikům, která budou formovat její strategii v příštích pěti letech:
- Kanibalizace DUV trhu: Rostoucí tlak na omezení dodávek DUV strojů do Číny může vytvořit přebytek starších strojů na sekundárním trhu, což by mohlo ovlivnit tržby z nových DUV systémů v roce 2026.
- Technologické limity Mooreova zákona: S blížícím se dosažením 1nm hranice se fyzikální výzvy stávají exponenciálně složitějšími. Pokud se průmysl odkloní od geometrického škálování k pokročilému pouzdření (Advanced Packaging) dříve, než se očekávalo, mohlo by to zpomalit adopci High-NA EUV.
- Geopolitická retaliace: Čína kontroluje zdroje vzácných zemin a další kritické materiály nezbytné pro výrobu polovodičů. Jakákoliv čínská odveta proti exportním restrikcím může narušit dodavatelský řetězec ASML.
ASML jako fundamentální pilíř digitální suverenity
ASML Holding dnes nepředstavuje pouze úspěšnou firmu, ale kritickou infrastrukturu západní civilizace. Její monopol na EUV technologii je výsledkem třicetiletého inženýrského idealismu a strategického partnerství, které nelze v krátkodobém horizontu replikovat. Prosincové zprávy o čínském průlomu sice naznačují, že „ Silicon Shield“ (křemíkový štít) začíná vykazovat trhliny, ale komerční realita zůstává pevně v rukou Nizozemska a jeho spojenců.
Velké investiční domy mají pro ASML Holding převážně optimistický výhled, i když názory se liší v detailech ohledně tempa růstu a ocenění.
Konsenzus analytiků podle aktuálních dat ukazuje převahu doporučení “Buy/Overweight”, s průměrným 12-měsíčním cílovým kurzem kolem ~1 200–1 400 USD/EUR a silnou technologickou pozicí díky monopolnímu postavení v EUV litografii, kterou praktičtě nemá konkurence. Morgan Stanley i další velké banky potvrzují Overweight/Buy ratingy s cenovými cíli nad současnou cenou akcie, zdůrazňují silnou poptávku po pokročilých čipech a AI investice jako hlavní motor růstu. UBS, Wells Fargo i Rothschild Redburn opakovaně zvýšily cílové ceny a udržují pozitivní doporučení. Některé instituce (např. Jefferies v minulosti) byly na krátkou dobu opatrnější s ohledem na nejistotu růstu v roce 2026/27, ale celková konsenzuální doporučení zůstávají Buy, přičemž analytici zdůrazňují dlouhodobý potenciál díky jedinečné technologii i silné poptávce výrobců čipů
S náběhem AI supercyklu se role ASML posouvá od dodavatele nástrojů k roli „gatekeepera“ (strážce brány) globálního výpočetního výkonu. Forecast na roky 2026–2031 slibuje období vysokých marží a technologických skoků směrem k High-NA a budoucímu Hyper-NA, podpořené symbiotickým vztahem s KLA a neutuchající poptávkou po AI infrastruktuře. Pro každého, kdo sleduje technologický sektor, zůstává ASML nezastupitelným barometrem zdraví a pokroku celého digitálního věku.
autor: Jakub Škopek, ECONET
